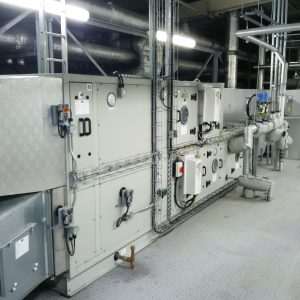

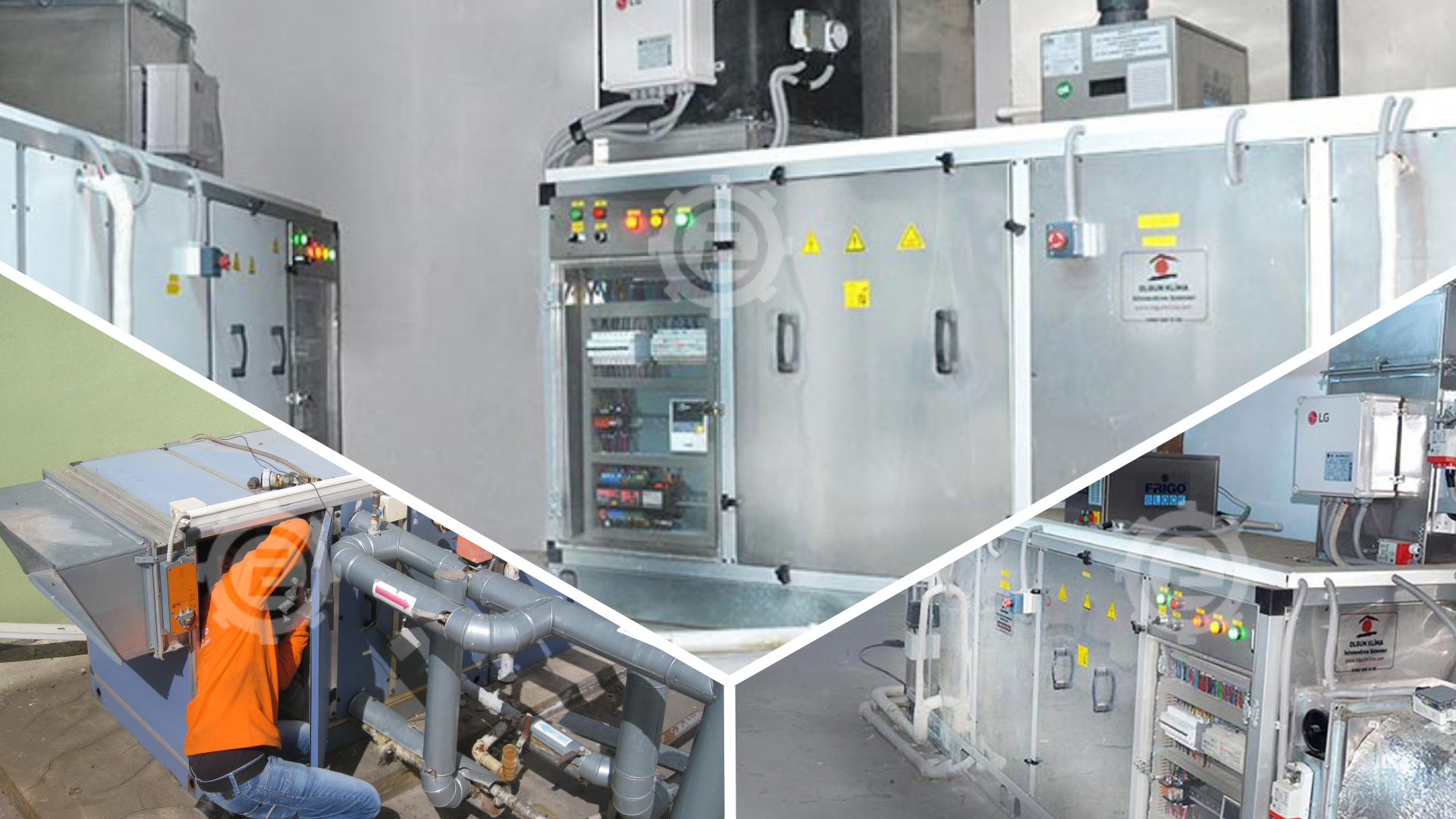

Klima Santralleri Kurulumu

Ürün Açıklaması:

Klima Santrallerinde, 1.000 m3/h’ten 100.000 m3/h’e kadar hava debisi aralığında modeller üretilmektedir.

Hijyenik Klima Santralleri (HY-AHU)

Hijyenik klima santralleri panellerinin iç yüzeyleri paslanmaz sac ile kaplanacak şekilde üretilirler. Hijyenik klima santrallerinde paslanmaz sac kaplanmadan önce klima santrali temizlik maksadı ile yıkandığında alt kısmına su sızdırmaması için antibaktariyel silikon uygulaması yapılır. Cihaz altlarına yapılan kaide uygulaması sifon çalışmasını kurtaracak şekilde yüksek yapılmaktadır.

Hijyenik klima santrallerinde bataryalar epoxy kaplı ve bakır kolektörlü olarak üretilmektedir. Batarya kasa ve kızakları paslanmaz sacdan üretilmektedir.

Hijyenik klima santrallerinde hücre birleşim noktalarında su birikmesini engellemek için üniteler özel birleştirme parçaları ile birleştirildikten sonra paslanmaz sac ile kapatılarak düz bir yüzey elde edilir. Hijyenik klima santrallerinde temizlenmesi gereken tüm kısımlara temizlik için yıkama yapıldığında içeride biriken suyun dışarı atılması ve dışarıdan içeriye hava sızıntısını önlemek için özel sifonlu gider konularak üretim yapılmaktadır.

Hijyenik klima santrallerinde çalışma esnasında gözle kontrol yapılabilmesi için hücrelere gözetleme camları ve sızdırmaz aydınlatma armatürleri konulmaktadır.

Hijyenik klima santrallerinde fanlar proses içerisinde ki ihtiyacın doğru karşılanabilmesi; kolay dezenfekte edilebilir geriye eğik, seyrek kanatlı olarak kullanılmaktadır. Debi ölçümleri ve hassas ayar yapılabilmesi nedeni ile plug fan uygulamaları ön plana çıkmaktadır.

Panel ve Dış İskelet Sistemi

VKS serisi EUROVENT BELGELİ klima santralleri 63mm panel kalınlığında üretim yapılmaktadır.
Panellerde Boyalı Galvaniz Sac ve galvaniz sac kullanılmaktadır. Dış sac 0,80mm  iç  sacı 1mm’dir.

Klima santrallerinde galvaniz, paslanmaz, alüminyum ve PVC kaplı sac gibi farklı alternatif panel materyalleri kullanılabilmektedir. Klima santrallerinin dışında özel RAL 9002 boyalı sac kullanılmaktadır.

Klima santralinin dış iskeletinde özel alüminyum profiller kullanılmaktadır. Profiller, santral içi basınç kayıplarını en düşük seviyeye indirmek ve cihaz içinde oluşabilecek kirliliğe engel olmak amacı ile tamamen kapalı bir tasarıma sahiptir.

Dış iskelet sistemini birleştiren köşe ve omega parçaları, profil ve takviyelerin yapılarına uygun şekilde dizayn edilmiş olup, ısıya dayanıklı cam takviyeli kompozit malzemedir.

Paneller sandviç yapıda çift cidarlı olarak üretilmektedir. Panellerde ses ve ısı yalıtımı dolgu malzemesi standart olarak 70 kg/m3 yoğunluklu taş yünü izolasyon malzemesi kullanılmaktadır.  Panellerin dış iskelete yerleşen kısımlarında özel yüzey tasarımlarına sahip, EPDM malzemeden sızdırmazlık contaları kullanılmaktadır.

Klima santrallerinde aerodinamik formda kanatları bulunan ve gizli dişli tahrik sistemi ile çalışan hava ayar damperleri kullanılmaktadır. Damper kanatları ve çerçevesi alüminyum profilden mamüldür. Dişli ve yataklama sistemi özel ısıya, darbeye ve toza dayanıklı sert kompozit malzemeden mamüldür. Damper kanatları arasında hava sızdırmazlığının sağlanması için özel contaları mevcuttur.

Vantilatör ve Aspiratör

Klima santrallerinde vantilatör veya aspiratör üniteleri standart hücre yapısında imal edilmektedir. Vantilatör ve aspiratörler; öne eğik kanatlı veya geriye eğik kanatlı, statik ve dinamik olarak balanslanmış radyal çift/tek emişli yüksek verimli fanlar olarak seçilebildiği gibi, plug fanlı olarak ta dizayn edilebilmektedirler. Fanların elektrik motoru ile aynı şase üzerine montajı yapılır. Özellikle bu hücrede oluşabilecek titreşimin cihazın diğer aksamlarına iletilmesini engellemek amacı ile kapasite, boyut, fan ve elektrik motoru devir sayılarına bağlı olarak belirlenen adet ve boyut özelliklerinde kauçuk esaslı veya yaylı titreşim izolatörü kullanılmaktadır.

Kayış Kasnaklar

Fan ve motor aksamlarında kullanılacak olan kasnaklar, DIN 2211 ve TS 148 normlarına uygun sıkma burçlu V kayış kasnaklardır. Kasnaklar iki parçadan oluşmaktadır.

İlk parça fabrikasyon olarak fan ve motor miline takıldıktan sonra ikinci parça herhangi bir donanıma ihtiyaç duyulmadan takılabildiğinden, istenildiğinde kasnak ebadı değişimini çok kolaylaştırmaktadır. Motor ve fan kasnakları arasında ki güç aktarımını sağlamak amacı ile TS 198/40 DIN 7753/1 normlarına uygun dar V kayışları veya TS 198/1, DIN 2215 normlarına uygun klasik V kayışları kullanılmaktadır. Fan ve motor arası kayış bağlantısı gerginliğinin uygun düzeye getirilmesi için kullanılan bir kayış gerdirme tertibatı bulunmaktadır.

Filtreler

Santraller ile birlikte işlevine yönelik kullanılacak olan farklı filtre sınıfları için montaj kasaları dizayn edilmiştir. Bu dizayn sayesinde filtreler yaylı sistemler ile yuvalarına kolaylıkla yerleştirilebilmektedir. Bu dizayn ile filtrelerde oluşabilecek by-pass miktarı minimum seviyelere indirilmektedir. Galvaniz kasaya sahip ön filtre olarak kullanılan G3 – G4 sınıfı filtreler galvaniz tel bağlantılar ile hava geçişine dayanımları arttırılmış şekilde montaj yapılırlar.

Klima santrallerinde farklı sınıflarda torba filtreler ikinci kademe filtre olarak kullanılmaktadır. Hatta hijyenik klima santrallerinde torba filtreler ön filtreleme olarak kullanılırlar. Torba filtrelerin F5 sınıfı ile F9 sınıfı arasında seçim yapılarak uygulanması mümkündür. Klima santrallerinde gerektiğinde F5 – F9 arası sınıfta son filtre olarak rijit filtreler kullanılabilmektedir. Klima santrallerinde özellikle istenmeyen kokuların filtrasyonu içinde karbon emdirilmiş panel veya kartuşlu şekilde aktif karbon filtreler kullanılmaktadır.

Isıtıcı veya Soğutucu Bataryalar

Klima santrallerinde kullanılan ısıtıcı ve soğutucu bataryalar, akışkan özelliklerine bağlı olarak alüminyum kanat / çelik boru ve çelik kanat / çelik boru olarak üretilmektedir.

Tüm bataryalar montaj öncesi hidrostatik teste tabi tutulmaktadır. Bataryalar montaj ve bakım kolaylığı açısından özel sürgülü dizayn edilmektedir. Soğutma bataryası bulunan klima santrallerinde paslanmaz malzemeden terleme tavası ve DIN 7728 standartlarına uygun 130 ºC ye kadar dayanıklı polipropilen malzemeden damla tutucu standart olarak dizayn edilmekte ve bu şekilde üretim yapılmaktadır.

Nemlendirme Üniteleri

Klima santrallerinde isteğe bağlı olarak buharlı veya sulu nemlendirme üniteleri standart hücre yapısında üretilmektedir. Hücrede nemlendirme esnasında terlemeden doğan su damlacıklarının hava ile birlikte mahale veya cihazın diğer bölümlerine taşınmasını önlemek amacı ile polipropilen malzemeden imal damla tutucular kullanılarak, hücre içerisinde montajı yapılmaktadır.

Susturucu Modülleri

Susturucu modülleri standart hücre yapısında üretilmektedir. Susturucu kulisleri içinde taş yünü veya cam yünü kullanılmaktadır. Kulislerin hava ile temas eden iki yönü fibrocam malzeme ile kaplanmaktadır. Kulisler hücre içerisinde kapasite ve boyut özelliklerine göre değişik adetlerde kullanılmaktadır.

Teknik veriler için lütfen ürün kataloğuna bakınız…

Havalandırması olmayan kapalı mekanlarda yaşamak ve sanayi tesisinde ise üretim yapmak ve hizmet vermek zordur. Klima Sistemleri ; ısıtıcı ve soğutucu serpantin, taze hava, egzost ve karışım havası damperleri, nemlendirici ünite ile aspiratör ve vantilatör den oluşmaktadır. Sistem Karışım Havalı ısıtıcı ve soğutucu ünitesi bulunan klima santralidir. Santral merkezi olarak hizmet ettiği mahalleri havalandırmak ve sıcaklık ile nemini konfor şartlarına ulaştırmak ve bunları yaparken enerji tasarrufu için hizmet verecektir.

Hijyenik klima santralleri, hassas steril şartlar gerektiren ameliyathane, temiz oda, gıda, ilaç ve kimya endüstrilerinde ve buna benzer hijyen koşullarının gerekli olduğu yerlerde kullanılmaktadır.

İç cidarları tamamen 304 kalite paslanmaz sacdan kaplı paneller , Paslanmaz sacdan imal edilmiş filtre ve batarya kızakları, susturucu kulis sacları mevcuttur.

Hijyenik klima santrallerinde fanlar özellikle frekans invertörü ile hız kontrolü için uygun olması ve gerektiğinde kolay dezenfekte edilebilmesi için göz önüne alınarak geriye eğik , seyrek kanatlı olarak tercih edilir. İsteğe bağlı olarak plug fan uygulaması da yapılabilmektedir.

Hijyenik Klima Santralleri Kullanım Alanları

Hastane iklimlendirmesi, Temiz oda iklimlendirme çözümleri, Kimya endüstrisi, Hijyenik iklimlendirme, İlaç üretim endüstrisi iklimlendirme sistemlerinde.

• Koku Tutucu Klima Santralleri merkezi veya bireysel iklimlendirme sistemi kullanılan tüm mekanlarda daha sağlıklı hava sunar.
• İnsan sağlığına zararlı  virus ve bakterilerin DNA’ sını  bozarak yayılmalarını durdurur.
• Solunum sistemi semptomlarında  %40 azalma sağlar.
• Sadece iklimlendirme sistemlerinde değil bu sistemlerin kullanıldığı  tüm mekanlarda bulaşıcı hastalıkların hava yoluyla yayılmasını engeller.
• Kişilerin daha sağlıklı bir hava teneffüs etmelerini sağlar.
• Havalandırma  bataryalarınızın ve  kanallarınızın her zaman sterilize  olmasını sağlar.
• Havalandırma  bataryalarının kullanım süresinin uzatan ideal bir temizlik sağlar.
• İklimlendirme  sistemlerinde  bakım ve işletme masraflarından tasarruf sağlar.

Kullanıldığı Yerler:

Restorantlarda, Cafelerde, Endüstriyel mutfaklarda, Izgara salonlarında, Endüstriyel tesislerde, Sigara odalarında, Açık hava mangallarında, Duman ve kokunun istenmediği tüm mekanlarda kullanılır.

Kağıt üretim ve kullanım tesisleri, tekstil üretim tesisleri, seramik üretim tesisleri ve petrokimya tesislerinde sıkça kullanılmaktadır. İmalat sanayinde üretilen ürünler için uygun hava koşullarını yaratmak amacıyla kullanılır. Klima sistemleri, chiller soğutma projelerinin de uygulanabilmesine olanak sağlar.

Yaşam alanlarındaki taze hava ihtiyacını gidermek için uygundur. Sığınak havalandırma, konfor şartlandırma santralleri, havuz nem alma santralleri olarak kullanılır.

Egzoz havasını istenen miktarda taze hava ile karıştırabilir. Egzoz havası ile dış hava aynı oksijen seviyesine geldiğinde egzoz havasını taze havaya karıştırır ve taze hava damperini kısar. Bu sistem hastane, ilaç fabrikası, mutfaklar ve egzoz havasının çok kirli olduğu bölgelerde kullanılmaz.
